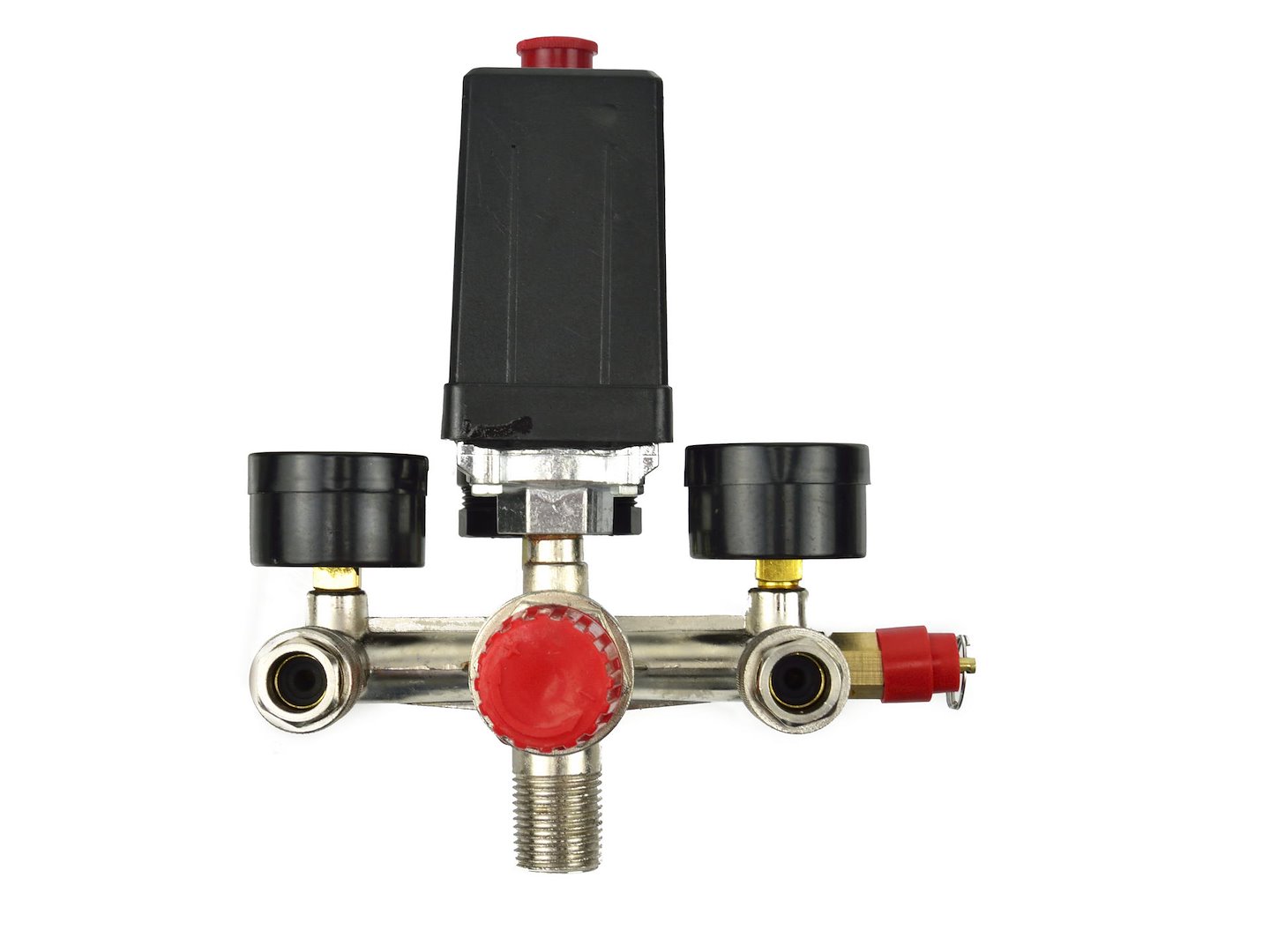

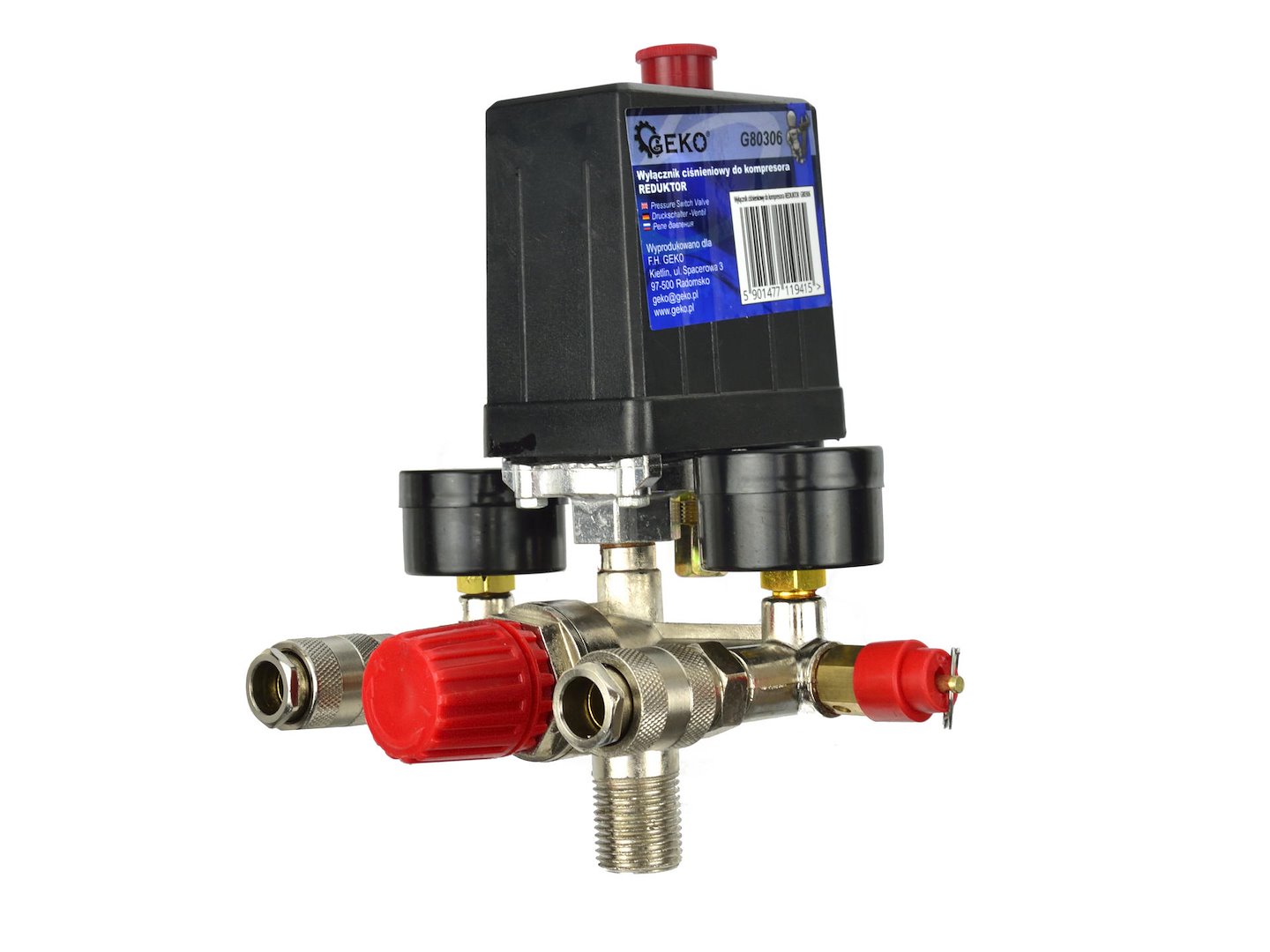

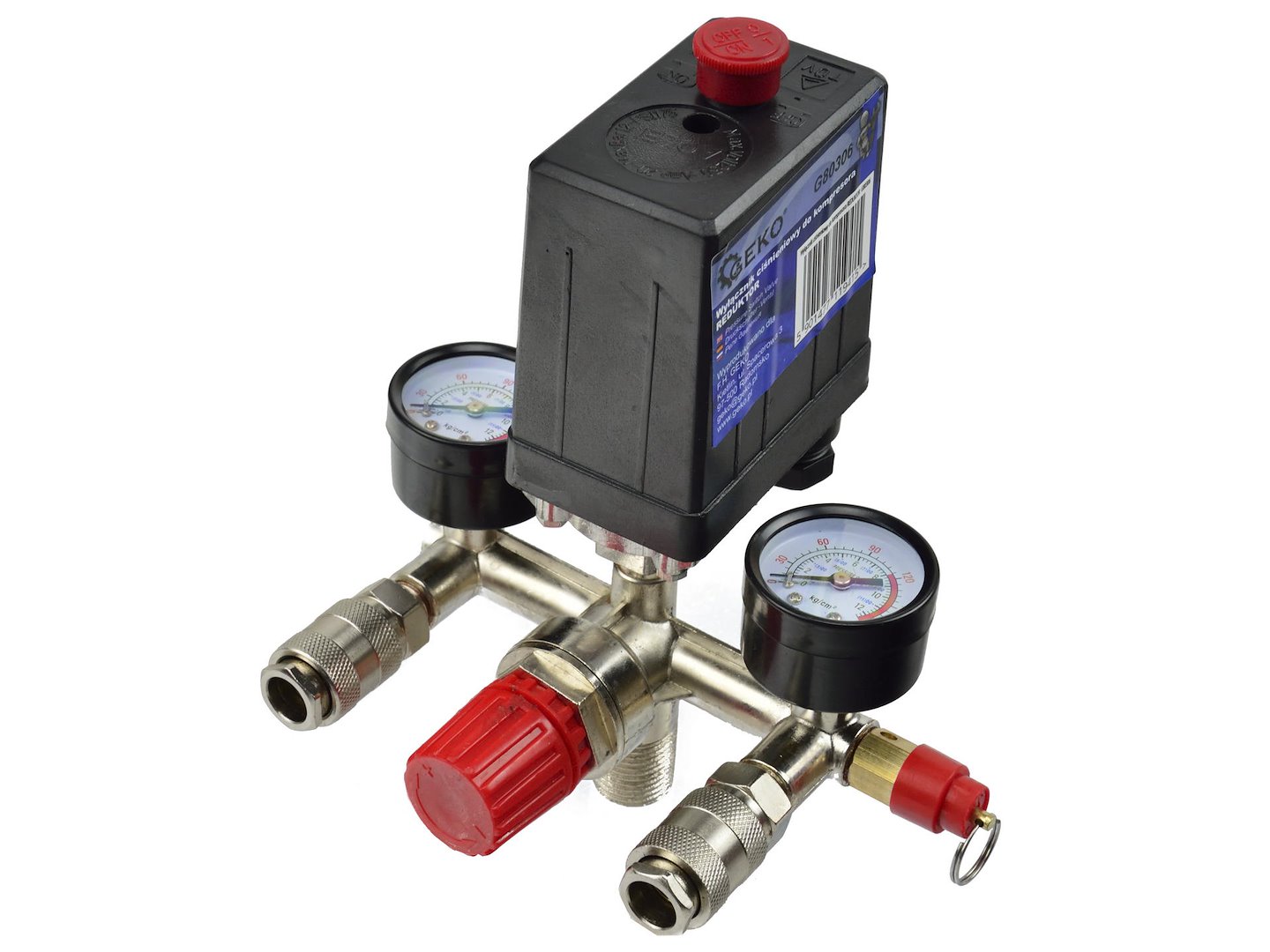

Tlakový spínač pre kompresor 230V s regulátorom a 2 manometrami – GEKO G80306

Hlavné prednosti a výhody tlakového spínača GEKO G80306

• Kompletná riadiaca jednotka v jednom bloku: Integruje elektromechanický tlakový spínač (presostat), redukčný ventil na reguláciu výstupného tlaku, dva manometre aj poistný bezpečnostný ventil.

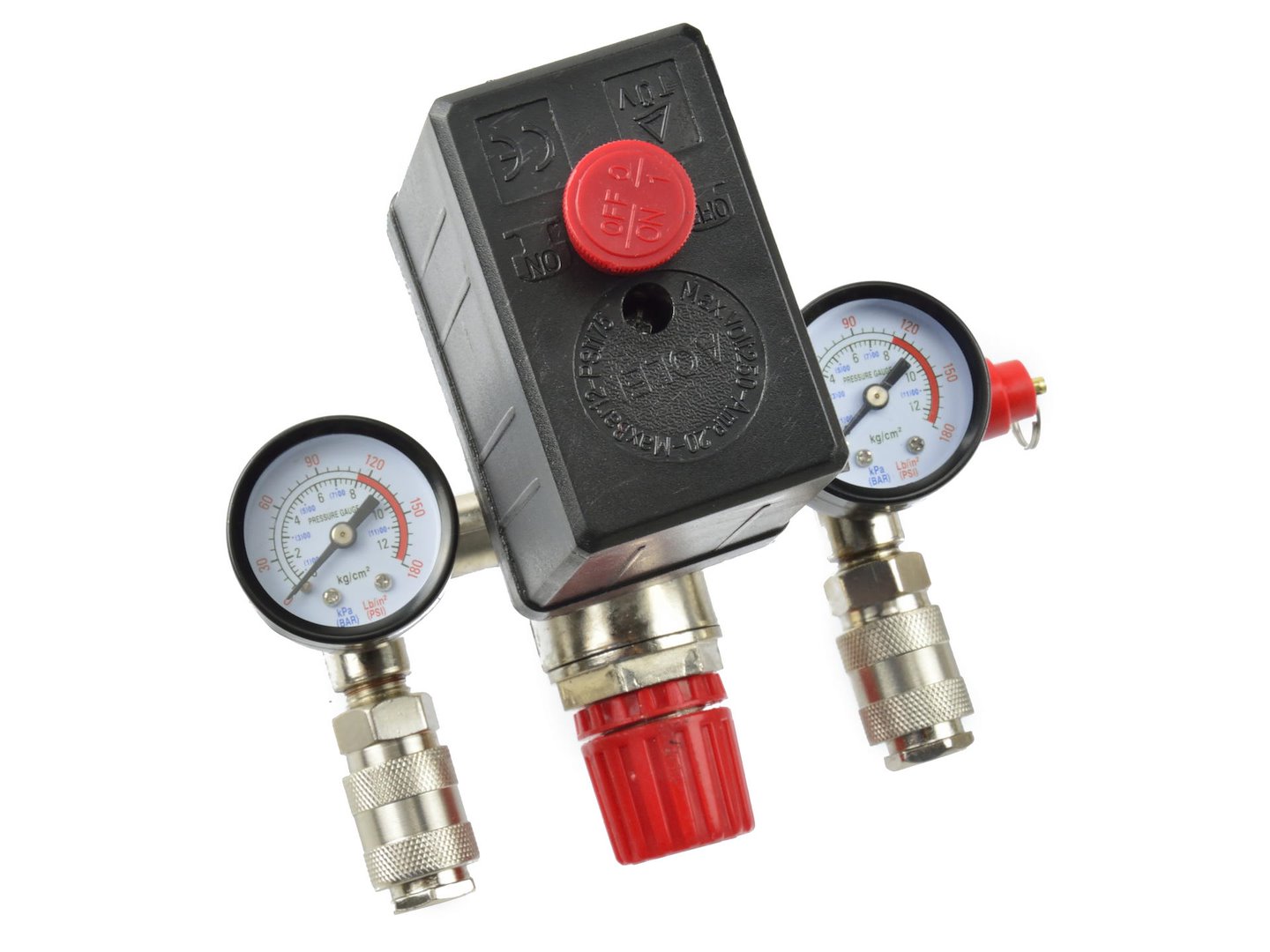

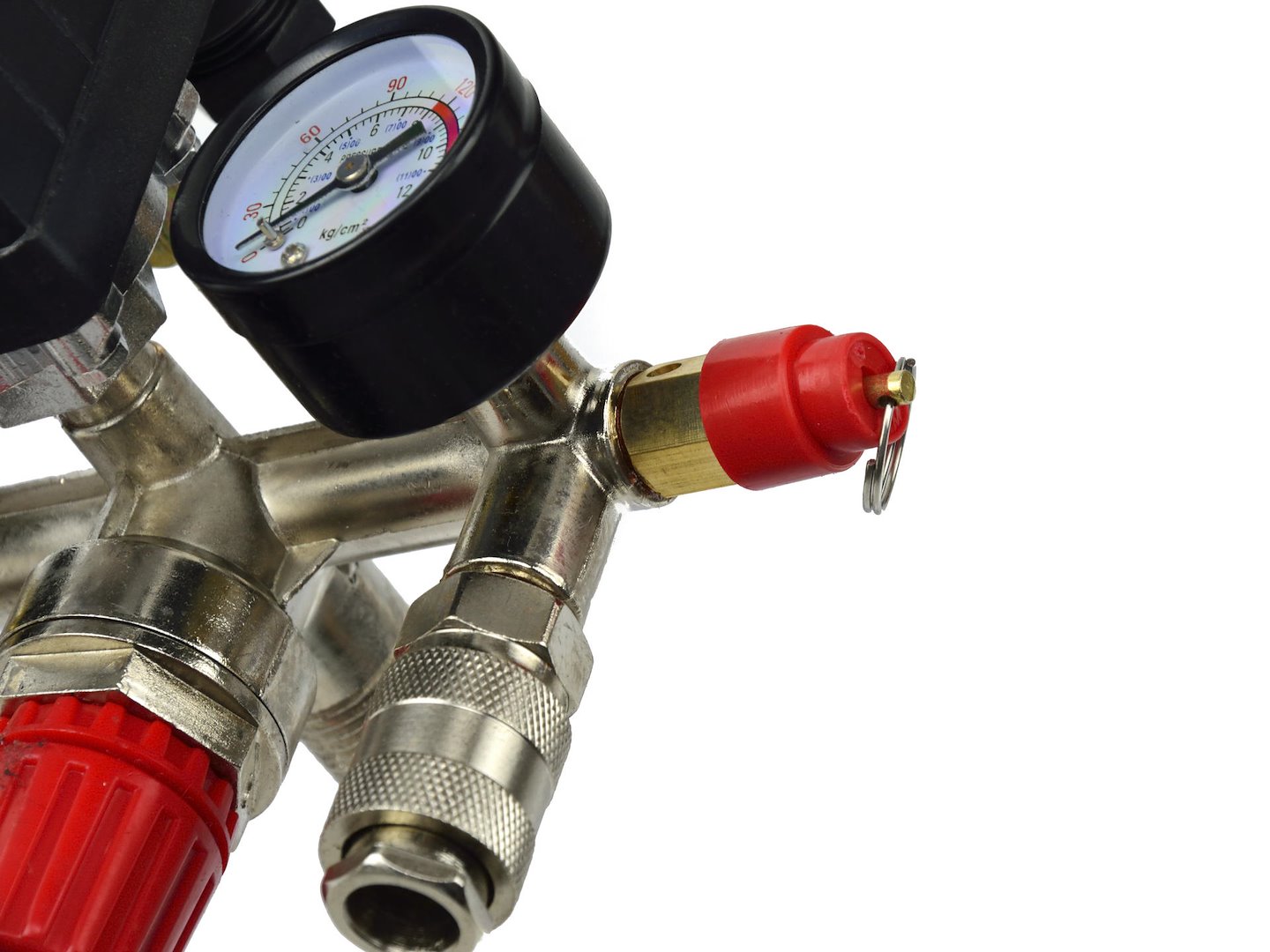

• Dva prehľadné manometre s duálnou stupnicou (bar / PSI): Prvý manometer priebežne monitoruje stály tlak vnútri tlakovej nádoby (vzdušníka), druhý meria presne zregulovaný výstupný pracovný tlak pre pneumatické náradie.
• Dve štandardné euro rýchlospojky: Umožňujú súčasné alebo rýchle striedavé pripojenie vzduchových hadíc, ofukovacích pištolí, hustičov pneumatík či rázových uťahovákov bez nutnosti ďalších redukcií.
• Odľahčovací ventil pre jednoduchý rozbeh motora: Prípojka pre odľahčovaciu hadičku (6 mm) spoľahlivo vypustí protitlak z hlavy valca pri zastavení motora, čím zamedzí preťaženiu rozbehového vinutia pri ďalšom štarte.

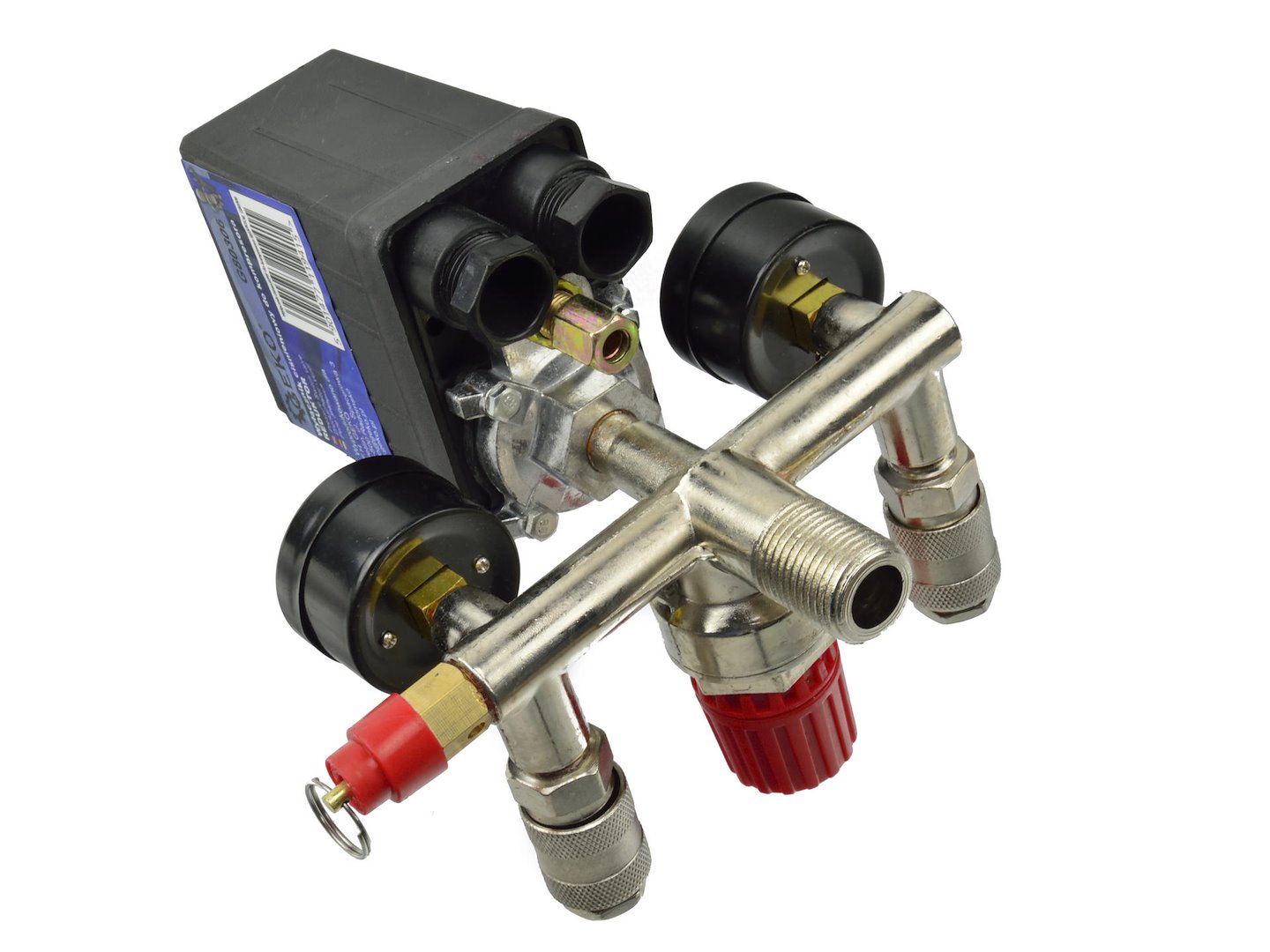

• Univerzálny pripájací závit G 1/2": Robustný vonkajší závit 1/2" zodpovedá štandardnému montážnemu rozmeru väčšiny jednofázových olejových aj bezolejových piestových kompresorov na európskom trhu.
• Užívateľsky nastaviteľný spínací cyklus: Továrenské nastavenie spínania cca 6 bar a vypínania pri 8 bar je možné v prípade špecifických dielenských požiadaviek jednoducho doladiť nastavovacou skrutkou vnútri krytu.

Praktické využitie v dielni, servise a garáži

Tlakový spínač s reduktorom GEKO G80306 je ideálnym servisným náhradným dielom na opravu aj modernizáciu pokazených alebo netesniacich spínacích jednotiek piestových kompresorov. Využijete ho v autoservisoch, stolárskych prevádzkach, pneuservisoch aj domácich garážach. Zaisťuje plne autonómnu prevádzku kompresora – pri poklese tlaku v nádobe automaticky zopne elektromotor a po dosiahnutí pracovného tlaku ho bezpečne odpojí. Otočný regulátor navyše dovoľuje presne nastaviť citlivý pracovný tlak napr. pre striekacie lakovnícke pištole alebo pneuhustiče.

Technické špecifikácie

• Značka: GEKO
• Model: G80306
• Typ zariadenia: Jednofázový tlakový spínač kompresora (presostat) s regulátorom
• Napájacie napätie: 230 V / 50 Hz
• Maximálny prevádzkový tlak: 12 bar (1,2 MPa)
• Továrenské nastavenie spínača: Vypnutie pri cca 8 bar, opätovné zopnutie pri cca 6 bar
• Rozsah regulácie výstupného tlaku: 0–12 bar
• Vstupný montážny závit k nádrži: Vonkajší závit G 1/2" (cca 20,9 mm)
• Počet manometrov: 2 ks (tlak vo vzdušníku + regulovaný výstupný tlak)
• Stupnica manometrov: bar aj PSI (0–12 bar / 0–180 PSI)
• Výstupné porty: 2× mosadzná rýchlospojka typu euro štandard
• Prípojka odľahčovacieho ventilu: Vstup pre hadičku s vonkajším priemerom 6 mm

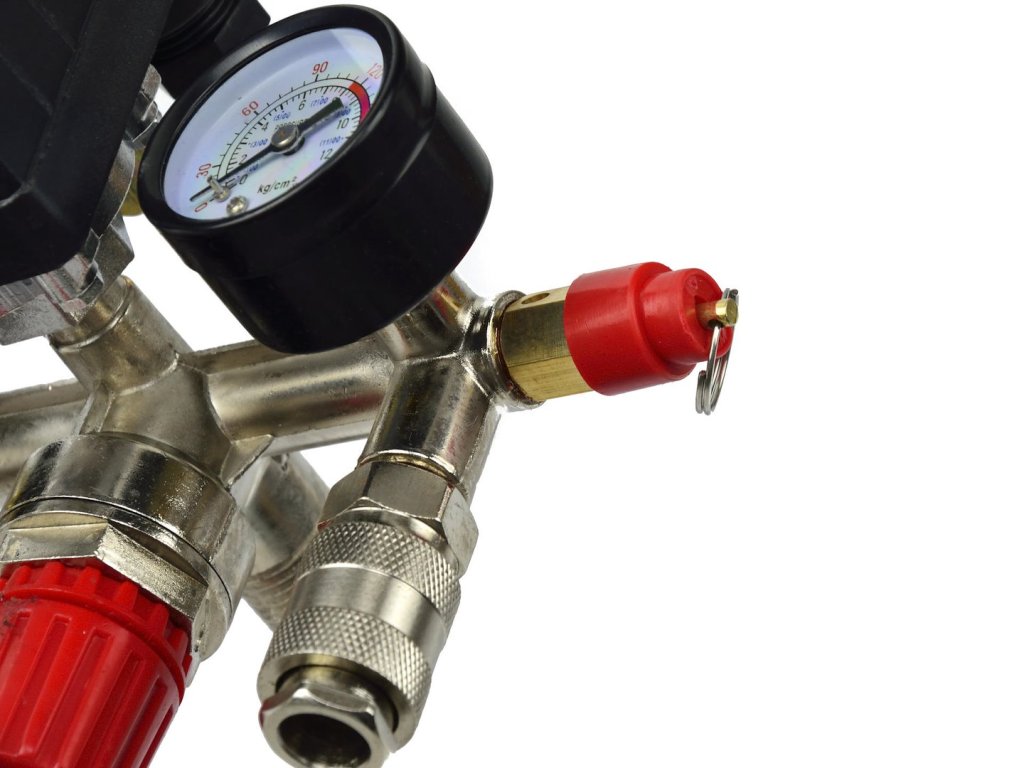

• Bezpečnostné prvky: Integrovaný mosadzný poistný pretlakový ventil (odfuk pri 8,5 bar)
• Hmotnosť prístroja: 0,6 kg

Obsah balenia

• 1× kompletný tlakový spínač 230 V GEKO G80306
• 1× integrovaný redukčný ventil tlaku vzduchu
• 2× manometer so stupnicou bar / PSI
• 2× mosadzná euro rýchlospojka
• 1× poistný pretlakový ventil
• 1× integrovaný odľahčovací ventil pre hadičku 6 mm
• 1× návod na inštaláciu a obsluhu

Odporúčania k údržbe a bezpečnosti

Montáž a elektrické zapojenie spínača vždy vykonávajte pri kompresore odpojenom od elektrickej siete 230 V a s úplne vypusteným vzdušníkom (nulový tlak). Všetky závitové spoje starostlivo utesnite teflónovou páskou alebo tesniacou niťou na závity; vyvarujte sa nadmernému uťahovaniu, ktoré by mohlo poškodiť odliatok z ľahkej zliatiny. Pravidelne kontrolujte tesnosť odľahčovacej hadičky – akýkoľvek únik vzduchu z odľahčovacieho ventilu bráni správnemu rozpojeniu spínača po natlakovaní nádoby.

Často kladené otázky (FAQ)

Otázka: Ako správne pripojiť odľahčovaciu hadičku k tomuto spínaču?
Odpoveď: Na spodnej strane tela spínača sa nachádza vývod pre tenkú hadičku (zvyčajne 6 mm), ktorá vedie zo spätného ventilu na vzdušníku. Hadičku pevne zasuňte alebo dotiahnite prevlečnou maticou. Tento systém je kľúčový – pokiaľ by v ňom dochádzalo k úniku vzduchu, spínač by po natlakovaní kompresor nevypol.

Otázka: Je možné týmto spínačom nahradiť pôvodný spínač na kompresoroch iných značiek?
Odpoveď: Áno, GEKO G80306 je univerzálna riadiaca jednotka vhodná pre drvivú väčšinu jednofázových dielenských kompresorov na 230 V s nádržou 24 l, 50 l aj 100 l, ktoré majú štandardný pripájací závit G 1/2".
