Automatický prepínač siete ATS pre agregáty Kraft&Dele KD198-ATS
Automatický prepínač siete Kraft&Dele KD198-ATS zabezpečuje úplne bezobslužné prepínanie medzi sieťovým napájaním a generátorom — pri výpadku prúdu sám spustí generátor a prepne zaťaženie, po obnovení napájania zo siete všetko vráti do pôvodného stavu. Podporuje jednofázové napájanie AC 220 V aj trojfázové AC 380 V, stupeň krytia IP41 a prevádzkový teplotný rozsah od –20 °C do +50 °C.
- ⚡ Automatické spustenie generátora – pri výpadku siete sa generátor okamžite spustí bez zásahu obsluhy
- 🔄 Prepínanie medzi sieťou a generátorom – plynulý prechod 230 V / 400 V, jednofázová aj trojfázová prevádzka
- 💡 3 LED indikátory – prehľadná signalizácia stavu SIEŤ / ZAŤAŽENIE / GENERÁTOR
- 🔌 5-pinový riadiaci konektor – ovládanie štartéra, palivového elektromagnetického ventilu a nabíjania akumulátora
- 🔒 Zámok na kľúč + núdzové tlačidlo STOP – zabezpečený prístup a okamžité núdzové vypnutie
Naša online podpora je tu pre Vás
🛒 Overené zákazníkmi
Automatický prepínač siete ATS — žiadny výpadok vás neprekvapí
Kraft&Dele KD198-ATS je profesionálny automatický prepínač záložného napájania (ATS), navrhnutý priamo pre spoluprácu s benzínovými a dieselovými agregátmi. Hneď ako dôjde k výpadku siete, zariadenie automaticky spustí generátor, počká na stabilizáciu napätia a prepne celú záťaž na záložný zdroj. Po obnovení napájania zo siete vykoná spätné prepnutie a agregát sa sám vypne — všetko bez jediného zásahu obsluhy. Zariadenie zvládne jednofázové napájanie 220 V aj trojfázové 380 V a je vybavené robustnou skriňou s krytím IP41.

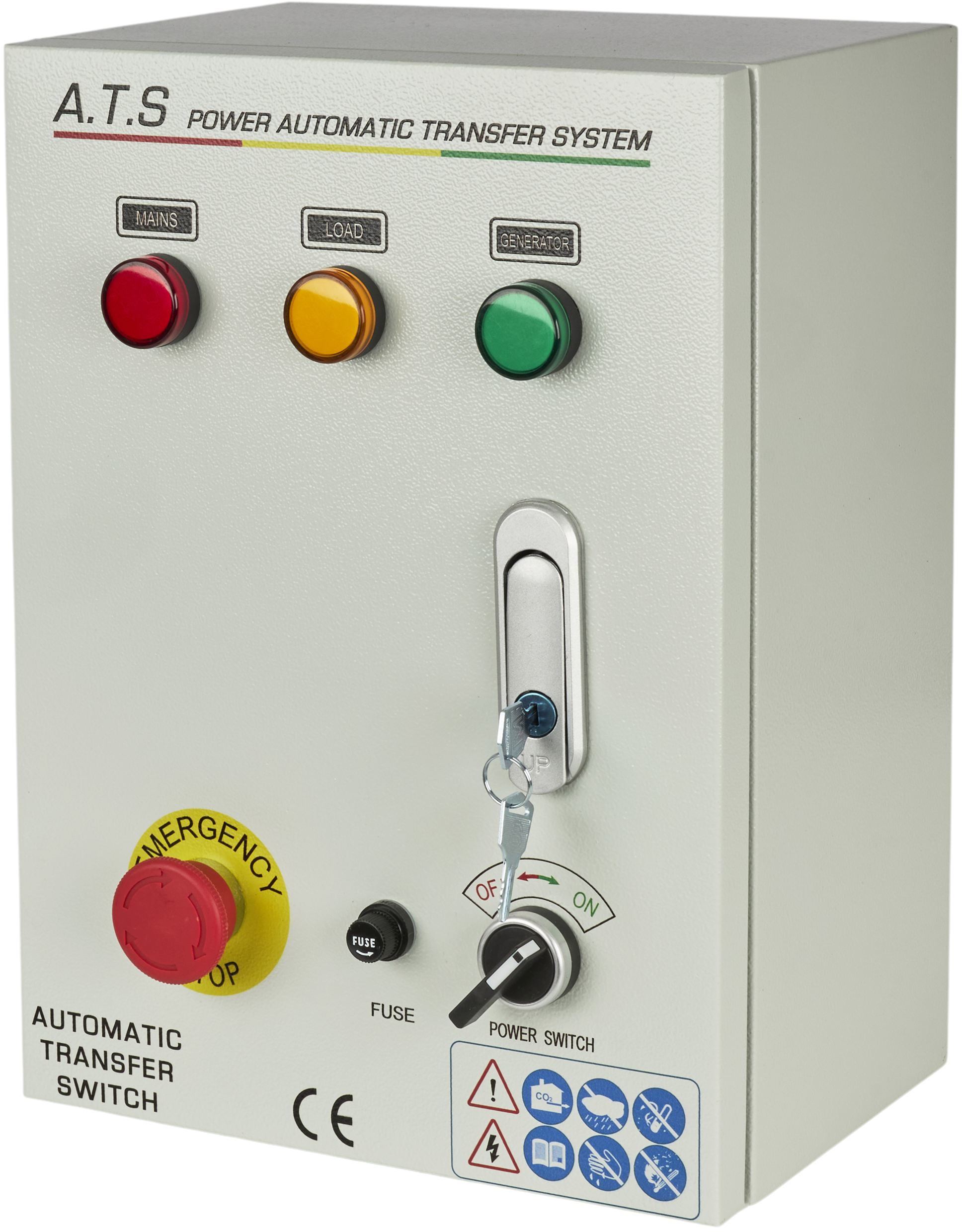

Kompaktná skriňa ATS
Robustná oceľová skriňa s krytím IP41 chráni elektroniku v náročných podmienkach.

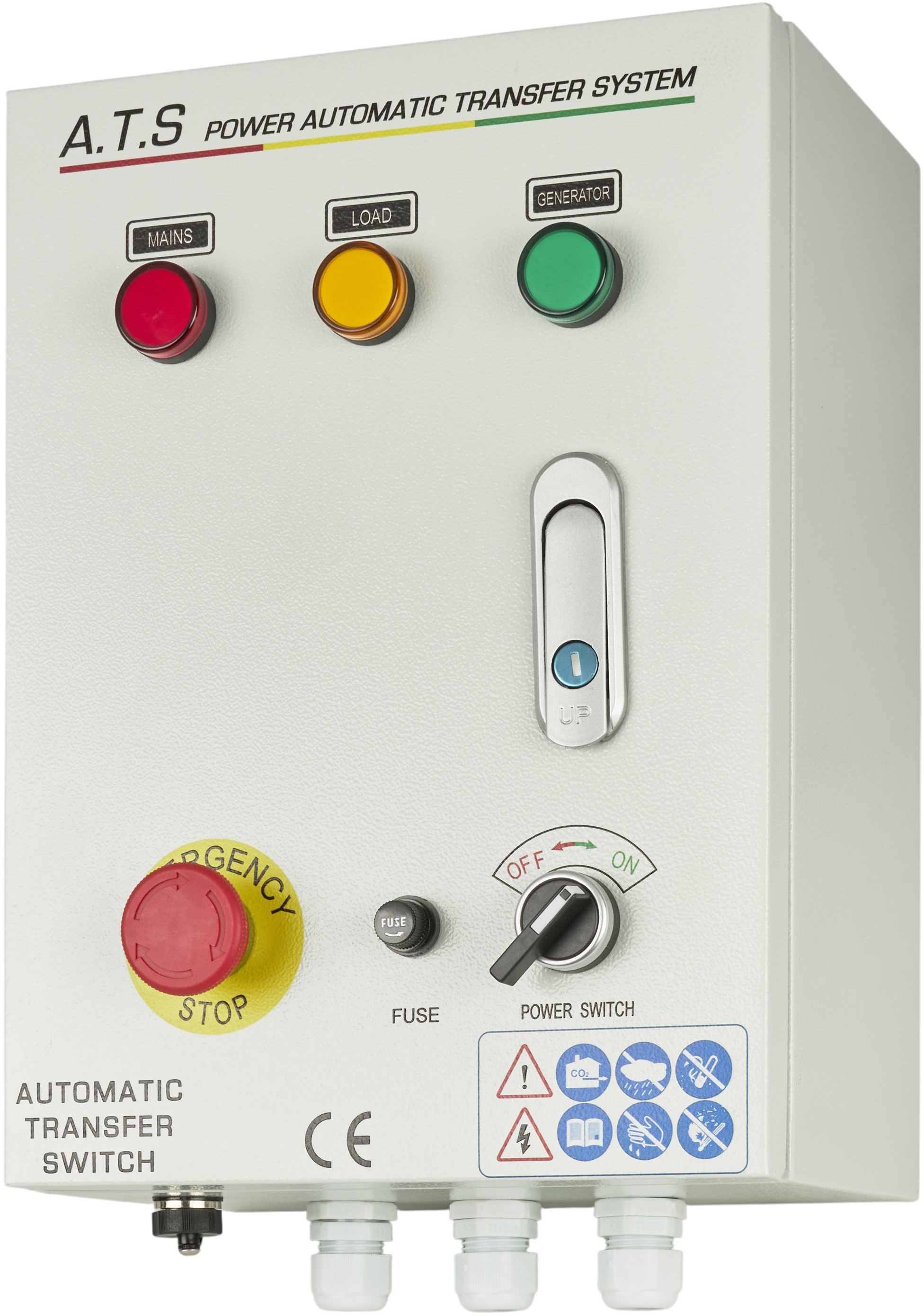

Ovládací panel
Prehľadný panel s LED indikátormi, prepínačom ON/OFF a tlačidlom núdzového zastavenia.
Vnútorné svorkovnice
Prehľadné svorkovnice na pripojenie siete, generátora, záťaže a uzemnenia.
⚙️ Ako funguje ATS KD198 krok za krokom
Princíp fungovania je jednoduchý, ale spoľahlivý. ATS nepretržite monitoruje sieťové napätie. V okamihu, keď napätie vypadne alebo klesne mimo tolerancie, spustí presne definovanú sekvenciu:
- Detekcia výpadku — zariadenie zaznamená stratu napájania zo siete.
- Automatické spustenie generátora — cez 5-pinový konektor pošle signál na štartér (+12 V DC) a otvorí palivový elektromagnetický ventil.
- Čakanie na stabilizáciu — ATS počká, kým generátor dosiahne stabilné výstupné napätie.
- Prepnutie záťaže — záťaž sa prepne na záložné napájanie z generátora; rozsvieti sa LED indikátor GENERATOR.
- Návrat na sieť — po obnovení napájania zo siete sa ATS prepne späť a generátor sa automaticky vypne.
🔑 Kľúčové vlastnosti a výhody
Nevyžaduje žiadnu obsluhu — prepína medzi sieťou a generátorom bez zásahu človeka, 24 hodín denne.
MAINS (sieť), LOAD (zaťaženie) a GENERATOR — okamžitý prehľad o aktuálnom stave inštalácie.
Ovláda štartér agregátu, palivový elektromagnetický ventil aj nabíjanie akumulátora (+12 V / 2 A DC).
Zámok na kľúč, poistka (FUSE), tlačidlo núdzového zastavenia EMERGENCY STOP a uzemňovacia svorka.
Prevádzka v rozmedzí od –20 °C do +50 °C — spoľahlivá celoročná prevádzka vonku aj vo vnútri budovy.
Podporuje jednofázové napätie 220 V AC aj trojfázové napätie 380 V AC — univerzálne využitie bez obmedzení.
📋 Rýchly prehľad parametrov
💡 Tip: Pri výbere ATS sa uistite, že váš agregát disponuje elektrickým štartérom (prípadne palivovým elektromagnetickým ventilom) — len vtedy môže KD198-ATS vykonať plne automatické spustenie bez zásahu obsluhy. Ručné spustenie tohto automatizmu nevyužije.

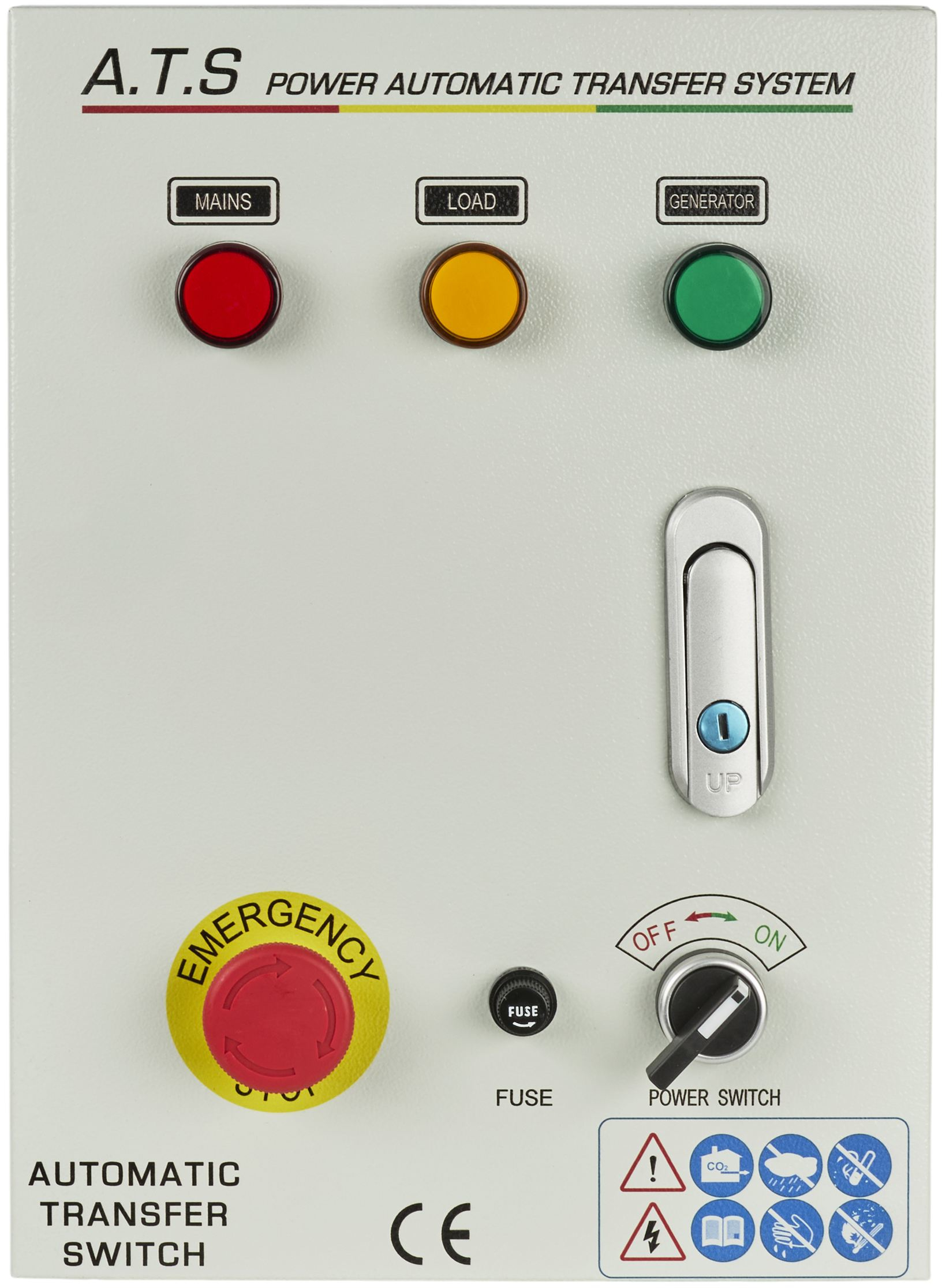

Detail svorkovníkov
Prehľadné svorkovnice pre sieť, generátor aj záťaž uľahčujú profesionálnu inštaláciu.

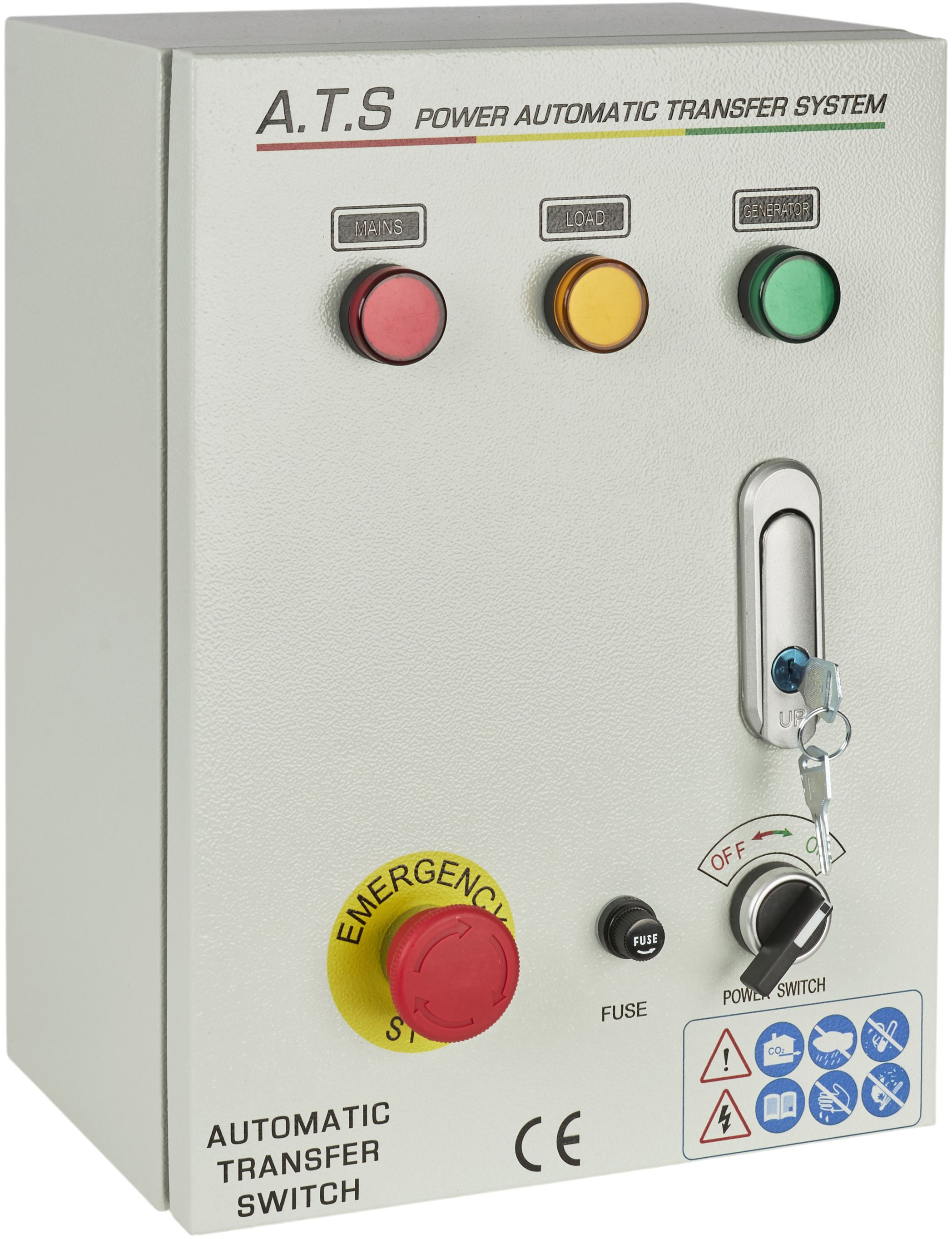

5-pinový konektor
Riadiaci konektor zabezpečuje komunikáciu s agregátom – štartér, ventil aj nabíjanie batérie.

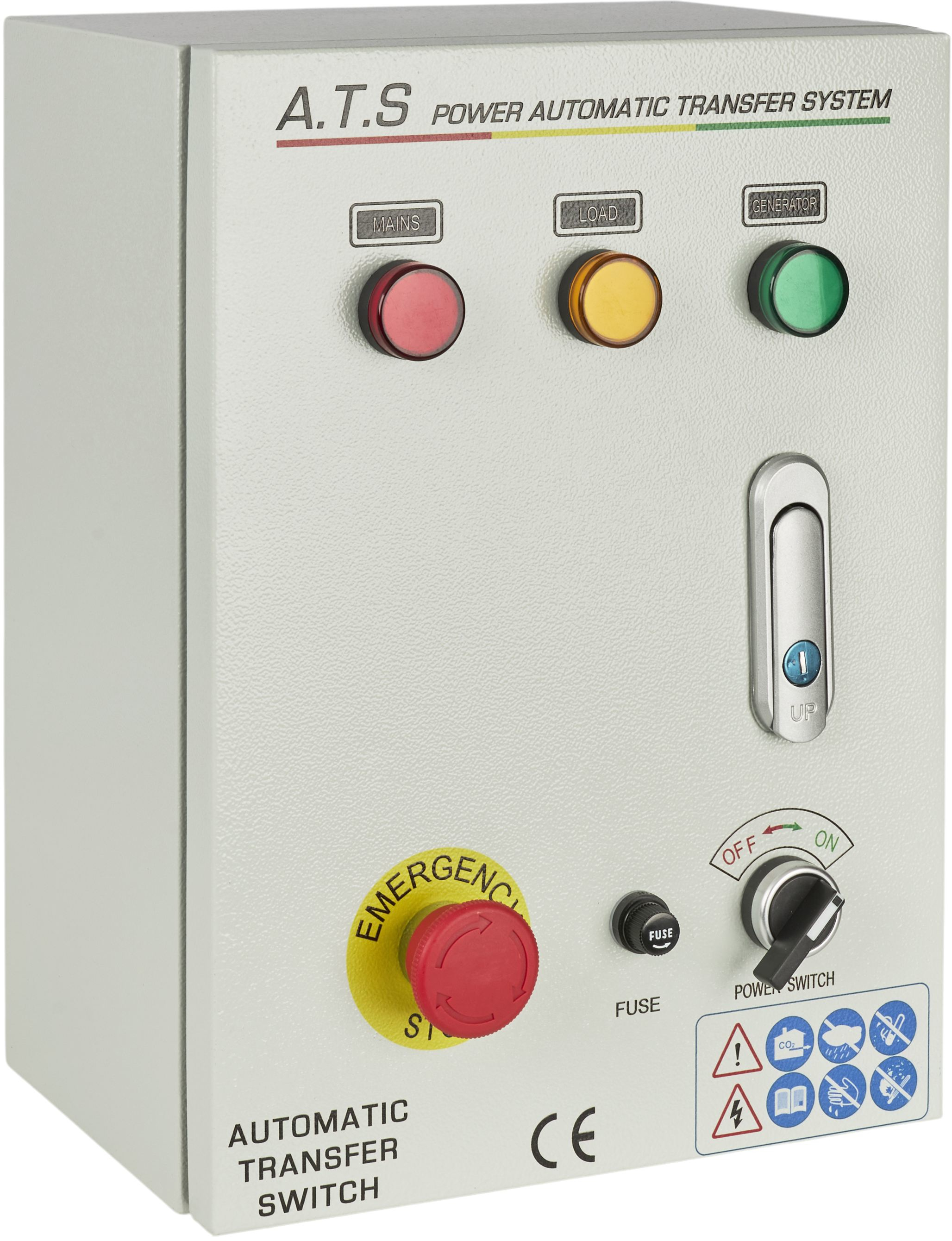

LED signalizácia
Tri LED kontrolky na paneli okamžite informujú o stave siete, záťaže a generátora.
📦 Obsah balenia
- ✅ Automatický prepínač ATS KD198
- ✅ Riadiaci kábel 5-pin
- ✅ Káblové priechodky
- ✅ Montážna sada
- ✅ Kľúče k zámku skrine
- ✅ Návod na obsluhu v českom jazyku
- ✅ Originálne balenie
📊 Technické parametre
| Model | KD198-ATS |
| Vstupné napätie (DC) | 8,0 – 18 V DC |
| Príkon | 10 W |
| Výstupné napätie | Jednofázové AC 220 V / Trojfázové AC 380 V |
| Riadiace výstupy | DC 12 V / 2 A |
| Prevádzková teplota | –20 °C až +50 °C |
| Prevádzková vlhkosť | 20 – 90 % |
| Skladovacia teplota | –30 °C až +70 °C |
| Skladovacia vlhkosť | 20 – 90 % |
| Rozmery skrine | 300 × 400 × 200 mm |
| Stupeň krytia | IP41 |
| Pevnosť izolácie | AC 1,5 kV / 1 min |
| Ovládací konektor | 5-pinový (štartér, palivový ventil, nabíjanie akumulátora) |
| Indikátory | 3× LED — MAINS / LOAD / GENERATOR |
| Ovládacie prvky | Prepínač ON/OFF, tlačidlo EMERGENCY STOP, poistka FUSE, zámok na kľúč |
| Výrobca | Kraft&Dele |
| EAN | 5903957005782 |
❓ Často kladené otázky
Áno, pre plne automatickú prevádzku je elektrický štartér (prípadne elektromagnetický ventil paliva) nevyhnutný. ATS komunikuje s generátorom prostredníctvom 5-pinového konektora a vydá príkaz na spustenie elektrickým signálom. Generátor s ručným štartérom je možné pripojiť k ATS, automatické spustenie bez obsluhy však nebude možné.
Áno. Prepínač podporuje jednofázové napájanie AC 220 V aj trojfázové AC 380 V. Pripojenie sa vykonáva na príslušné svorkovnice vo vnútri skrine. Pri inštalácii je nutné správne zapojiť fázy podľa schémy v návode na obsluhu.
Prístroj má stupeň krytia IP41, ktorý chráni pred pevnými časticami a kvapkajúcou vodou padajúcou zvisle. Pre inštaláciu v exteriéri odporúčame umiestniť skriňu pod prístrešok alebo do dodatočného krytu, aby bola chránená pred priamym dažďom a striekajúcou vodou.
Prepínač najprv zaznamená výpadok, pošle štartovací signál generátora a počká, kým generátor dosiahne stabilné napäťové parametre. Celková doba závisí od doby rozbehu konkrétneho generátora — zvyčajne ide o 10–30 sekúnd. Samotné prepnutie kontaktov prebehne ihneď po stabilizácii.
Odporúčame pravidelne kontrolovať stav poistky (FUSE), utiahnutie svoriek na svorkovniciach a čistotu kontaktov 5-pinového konektora. Aspoň raz ročne otestujte funkciu ručným simulovaním výpadku – prepnite prepínač do ručného režimu a overte, či sa agregát naštartuje a či sa prepnutie vykoná správne.
📞 Neviete si poradiť? Ozvite sa nám – radi vám poradíme! 😊
| Kategória: | Generátory a záložné zdroje |
|---|---|
| Záruka: | 2 roky |
| EAN: | 5903957005782 |
| Záruka: | 24 mesiacov |
| Hmotnosť: | 6 kg |
| Kód CN: | 85437090 |
