⚙️ Vrtací trn Mors MS3-B16 – presné upnutie sklíčidel pre profesionálnu prevádzku
Vrtací trn Geko MS3-B16 je presne vyrobený adaptér, ktorý spojí vrtacie sklíčidlo s kužeľom DIN 238 (B16) s hriadeľom vŕtačky, sústruhu alebo obrábacieho stroja vybaveného štandardným Morsovým kužeľom č. 3 (MS3). Dôsledkom presného zabroušenia podľa noriem DIN 228 a DIN 238 je minimálne házenie, pevné a opakovateľné uchopenie a bezproblémová prevádzka aj pri dlhodobom priemyselnom zaťažení. Geko je známa značka priemyselného náradia, ktorej produkty spĺňajú vysoké výrobné štandardy a požiadavky odborných dielien aj strojárskych prevádzok.

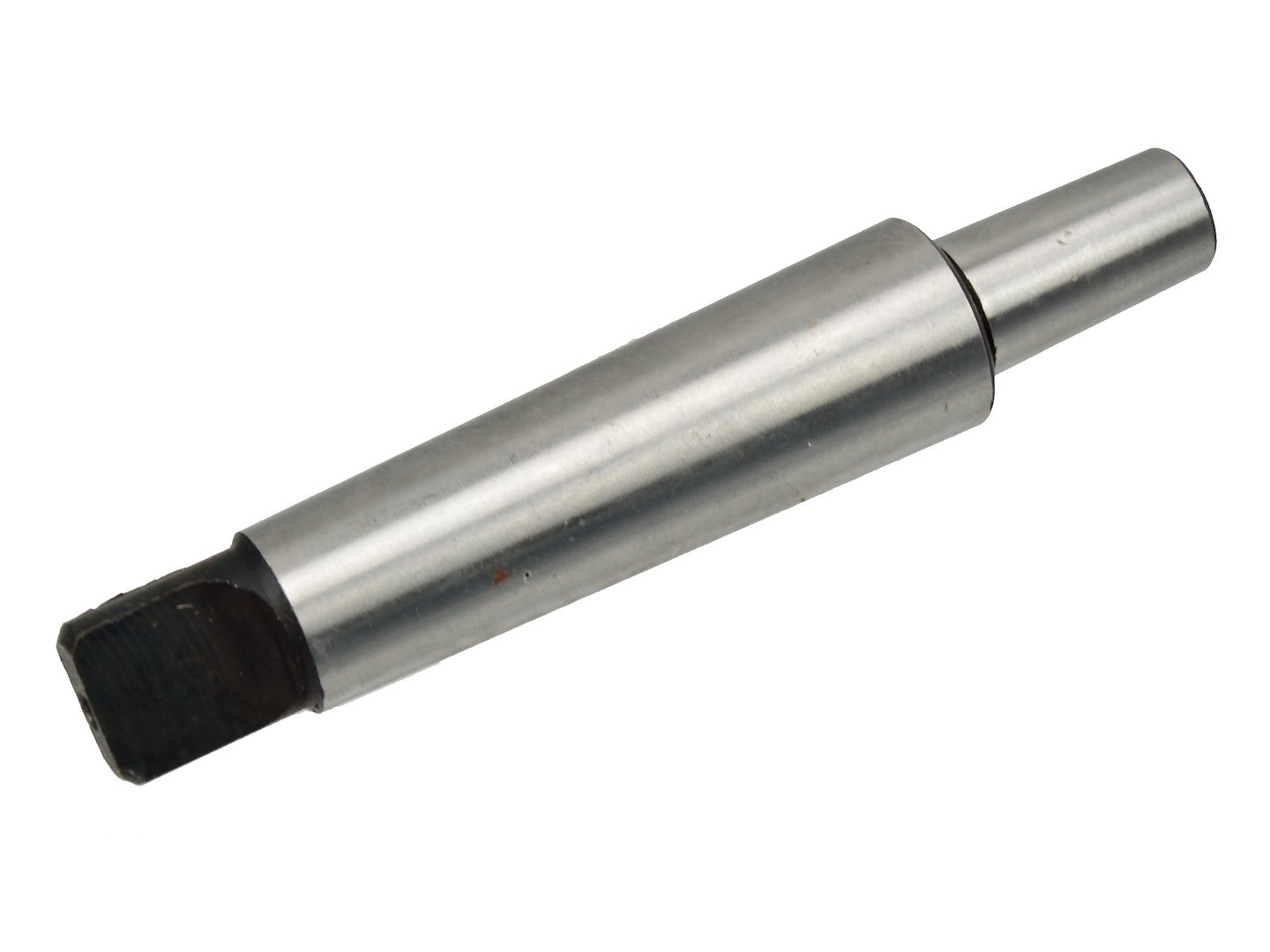

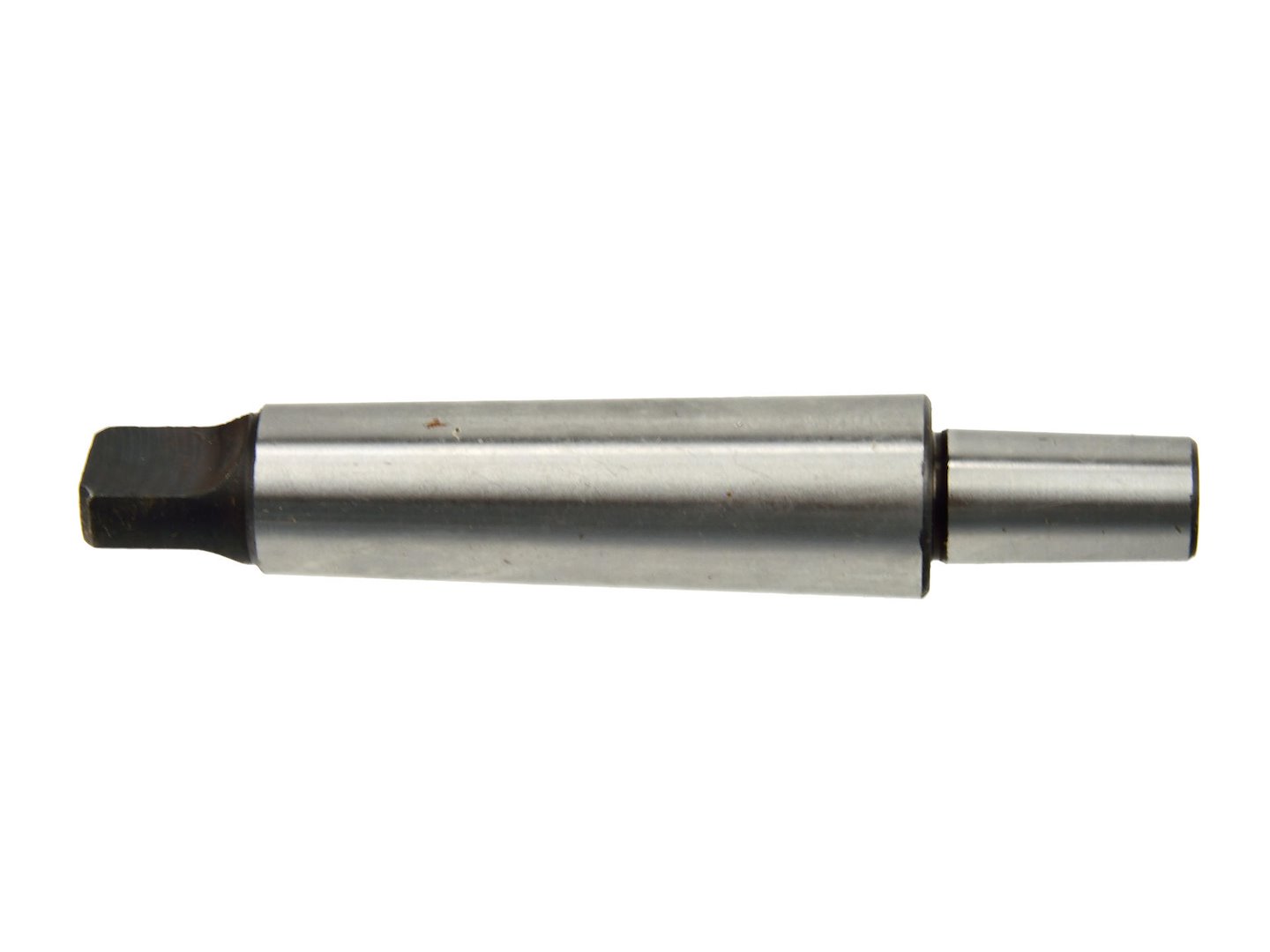

Celkový pohľad
Kompaktný a presne spracovaný vrtací trn pripravený na okamžité použitie vo stroji.

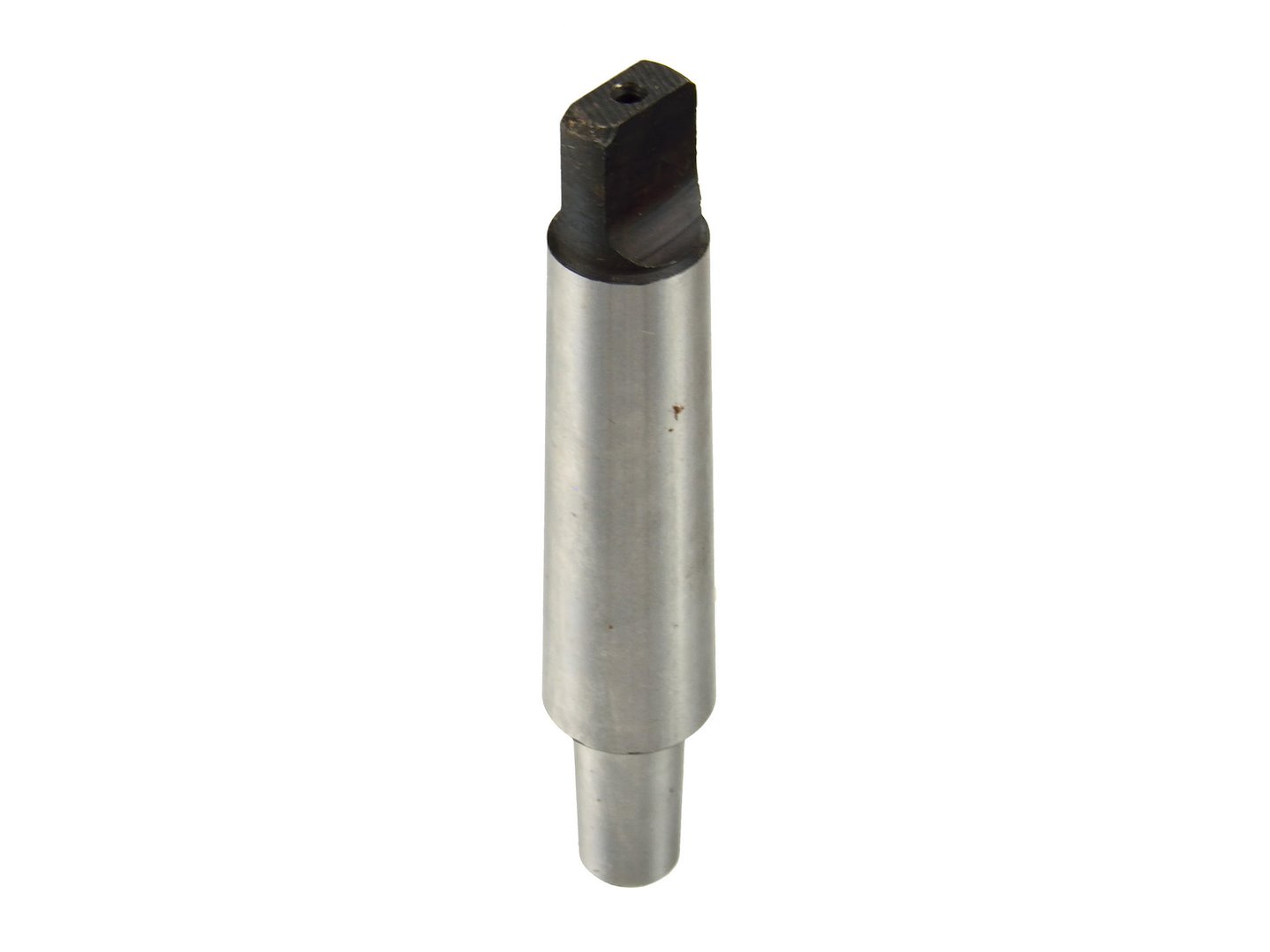

Stopka Mors 3
Presne broušená stopka kužeľa MS3 pre spoľahlivé a pevné uchopenie v hriadeli stroja.

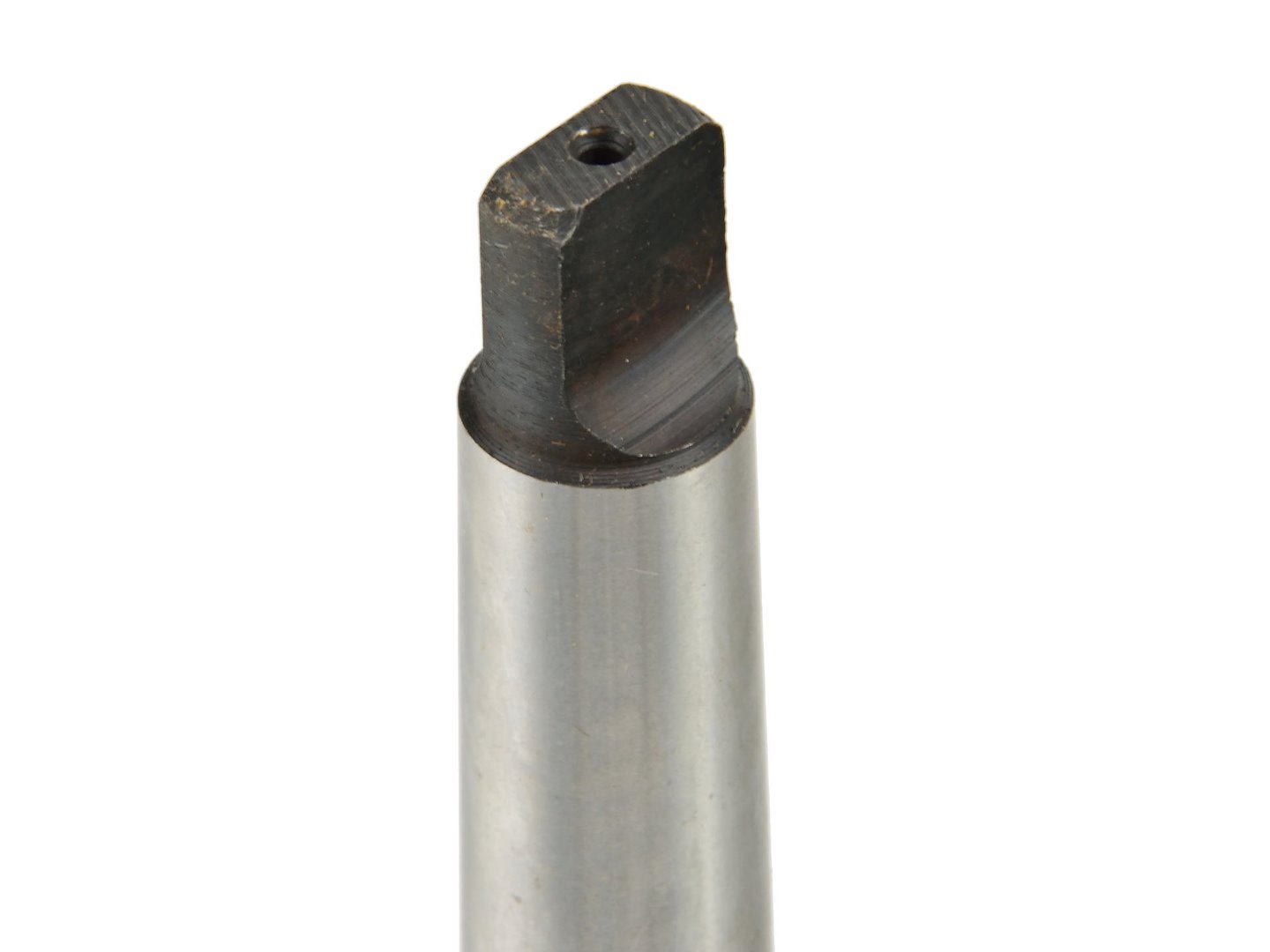

Upínací kužeľ B16
Detail upínacieho kužeľa B16 pre presné usadenie vrtacieho sklíčidla podľa normy DIN 238.
💡 Kľúčové vlastnosti
Presné zabroušenie oboch kužeľov zabezpečuje opakovateľnú presnosť vrtania a dlhú životnosť nástrojov.
Štandardizované rozmery zaručujú plnú kompatibilitu so sklíčidlami a strojmi v súlade s týmito normami.
Výroba z kvalitnej ocele zabezpečuje mechanickú odolnosť a spoľahlivú prevádzku aj pri intenzívnom každodennom používaní.
⚙️ Technické parametre
| Typ produktu | Vrtací trn Mors (Morse drill arbor) |
| Označenie | MS3-B16 |
| Typ stopky (do hriadeľa stroja) | Morsov kužeľ č. 3 (Mors 3 / MS3) |
| Priemer stopky MS3 – väčší | 24,1 mm |
| Priemer stopky MS3 – menší | 20,3 mm |
| Typ upínacieho kužeľa (do sklíčidla) | B16 (DIN 238) |
| Priemer kužeľa B16 – väčší | 16 mm |
| Priemer kužeľa B16 – menší | 14,7 mm |
| Rozmer G kužeľa B16 | 15,733 mm |
| Kompatibilita sklíčidel | Vrtacie sklíčidla s kuželom DIN 238 |
| Norma kužela Morse | DIN 228 |
| Norma kužela B16 | DIN 238 |
| Materiál | Kvalitná oceľ, presne broušená |
| Značka | Geko |
| Kód produktu (PLU) | G00567 |
| EAN | 5901477103735 |
🏭 Vhodné prevádzky a aplikácie
Presné upnutie sklíčidel na soustružoch, stojanových vŕtačkách a vieosých obrábacích centrách.
Spoľahlivý pomocník pri vrtacích operáciách na dieloch vozidiel, kde je vyžadovaná presnosť a stabilita upnutia.
Vhodný pre sériový i kusový prevádzk všade tam, kde je stroj vybavený Morsovým kuželom MS3.
Presné vrtanie do dreva, kovu i plastu – ideálny pre živnostníkov a remeselné dielne s požiadavkou na presnosť.
❓ Často kladané otázky
Morsov kužel (Morse taper) je medzinárodnou normalizovaný kuželový spoj na upnutie nástrojov do hriadeľov strojov. Označenie MS3 udáva veľkosť kužela na strane stopky (do hriadeľa stroja), B16 potom typ kužela na strane sklíčidla – konkrétne kužel DIN 238 s väčším priemerom 16 mm. Tento trn teda spája stroj s kuželom Morse 3 so sklíčidlom osadeným kuželom B16.
Zistite typ hriadeľa vášho stroja v návode alebo na výrobnej štítku. Ak je uvedený Morsov kužel č. 3 (MT3, MK3 alebo MS3), trn do hriadeľa pasuje. Na strane sklíčidla musí sklíčidlo mať upínací kužel B16 podľa DIN 238. V prípade pochybností nás neváhajte kontaktovať.
Trn MS3-B16 je vyrobený z kvalitnej ocele a presne broušený podľa noriem DIN 228 a DIN 238. Morsov kužel č. 3 je dimenzovaný pre stredne ťažké až ťažké vrtacie operácie. Pre extrémne náročné obrábanie s veľmi vysokým krútiacim momentom odporúčame overiť technické parametre vášho stroja a sklíčidla.
Pravidelne otierajte trn čistým hadríkom, kuželové plochy lehko promažte strojovým olejom a uchovávajte v suchu, ideálne v ochrannom pouzdre. Vyhybajte sa udaram a pádom, ktoré môžu poškodiť presne broušené kuželové plochy.
Áno – trn je navrhnutý ako univerzálny adaptér podľa noriem DIN 228 a DIN 238. Pasuje ku všetkým sklíčidlám s kuželom B16 (DIN 238) bez ohľadu na ich výrobcu, ak zodpovedajú príslušnej norme.
📞 Neviete si rady? Ozvite sa – radi vám poradíme! 😊
Fotografia produktu
| Kategória: | AKU vŕtačky a skrutkovače |
|---|---|
| Záruka: | 2 roky |
| EAN: | 5901477103735 |
