Vrtací stopka Morse MS2-B22 – Geko G00574
Profesionálna vrtací stopka Geko MS2-B22 slúži na upnutie vrtacích sklíčidel s kužeľom DIN 238 (B22) do vrtačiek, sústruhov a obrábacích strojov. Kužeľ Morse 2 zabezpečuje presné a stabilné uchytenie bez posunu počas práce. Celková dĺžka 115 mm, priemer stopky 22 mm, hmotnosť 0,24 kg. Odolná oceľová konštrukcia pre dlhodobé použitie v dielni aj priemyselnej výrobe.
- Kužeľ Morse: MS2 (Morse 2)
- Vrtací kužeľ: B22 (DIN 238)
- Celková dĺžka: 115 mm
- Priemer stopky: 22 mm
- Hmotnosť: 0,24 kg
Naša online podpora je tu pre Vás
🛒 Overené zákazníkmi
🔧 Vrtací stopka Morse MS2-B22 – presné upnutie pre dielňu i priemysel
Vrtací stopka Geko MS2-B22 je presný upínací adaptér určený na spojenie vrtacích sklíčidel s kuželom DIN 238 (B22) s hriadeľom vŕtačky, surovky alebo iného obrábacieho stroja vybaveného kuželom Morse 2 (MS2). Vďaka presne opracovanému kuželu Morse zabezpečuje stopka stabilné, pevné uchopenie bez akéhokoľvek posunu či vôle počas prevádzky – a to aj pri náročnom dlhodobom používaní. Kompaktná dĺžka 115 mm a nízka hmotnosť 0,24 kg uľahčujú manipuláciu a minimalizujú zaťaženie hriadeľa stroja.

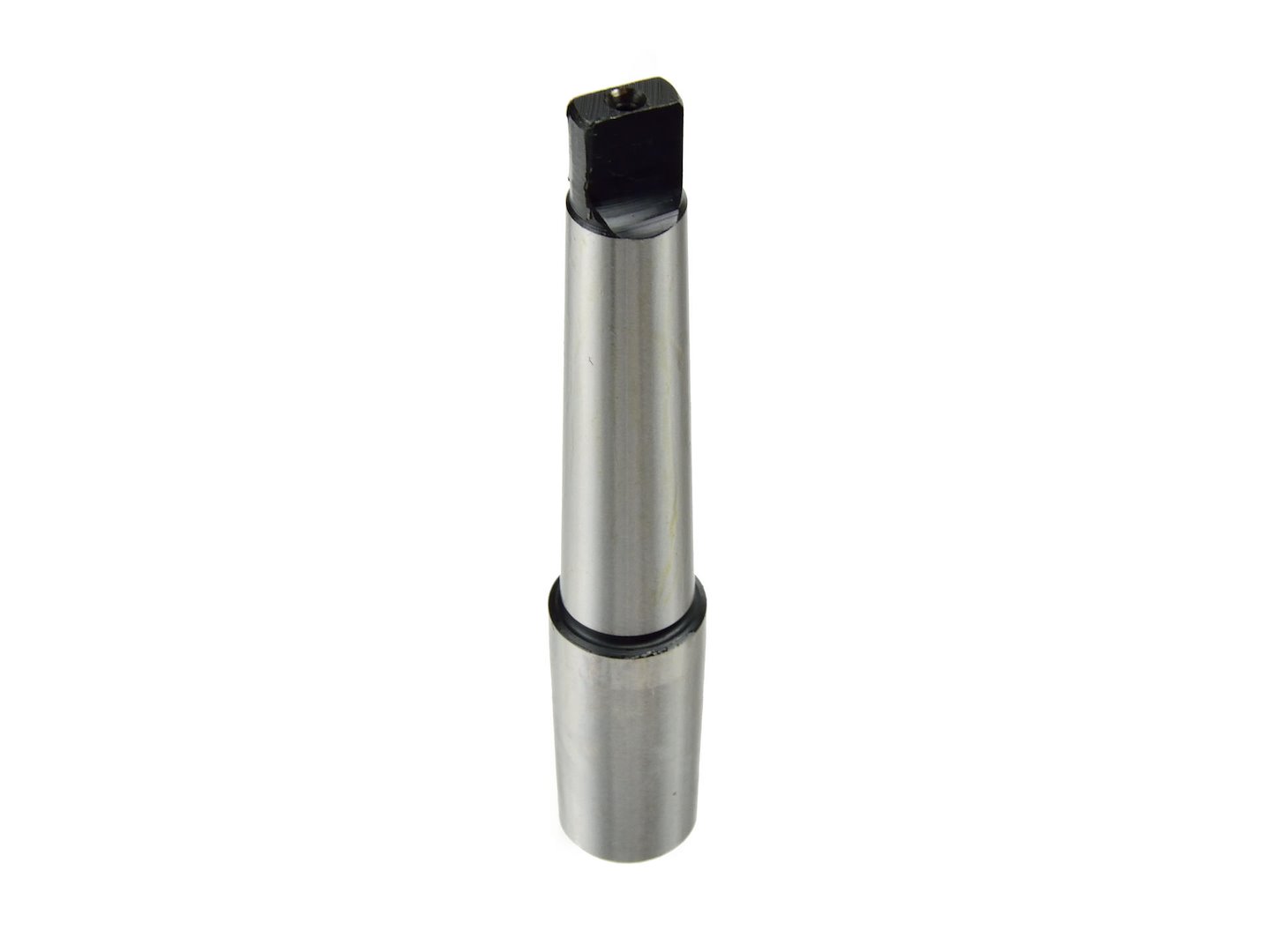

Celkový pohľad
Stopka MS2-B22 v kompaktnom vyhotvení s dĺžkou 115 mm pre jednoduchú montáž do obrábacích strojov.

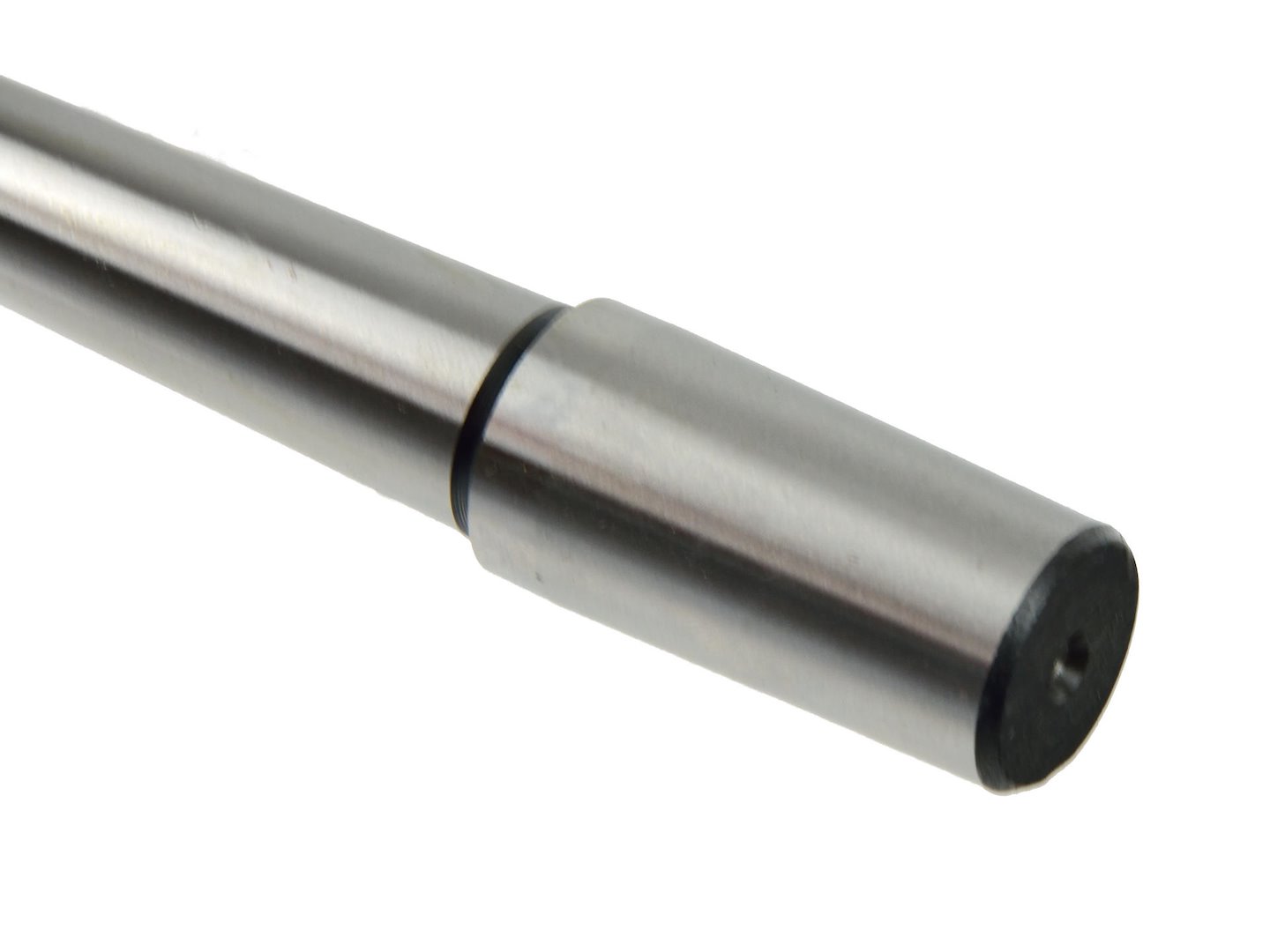

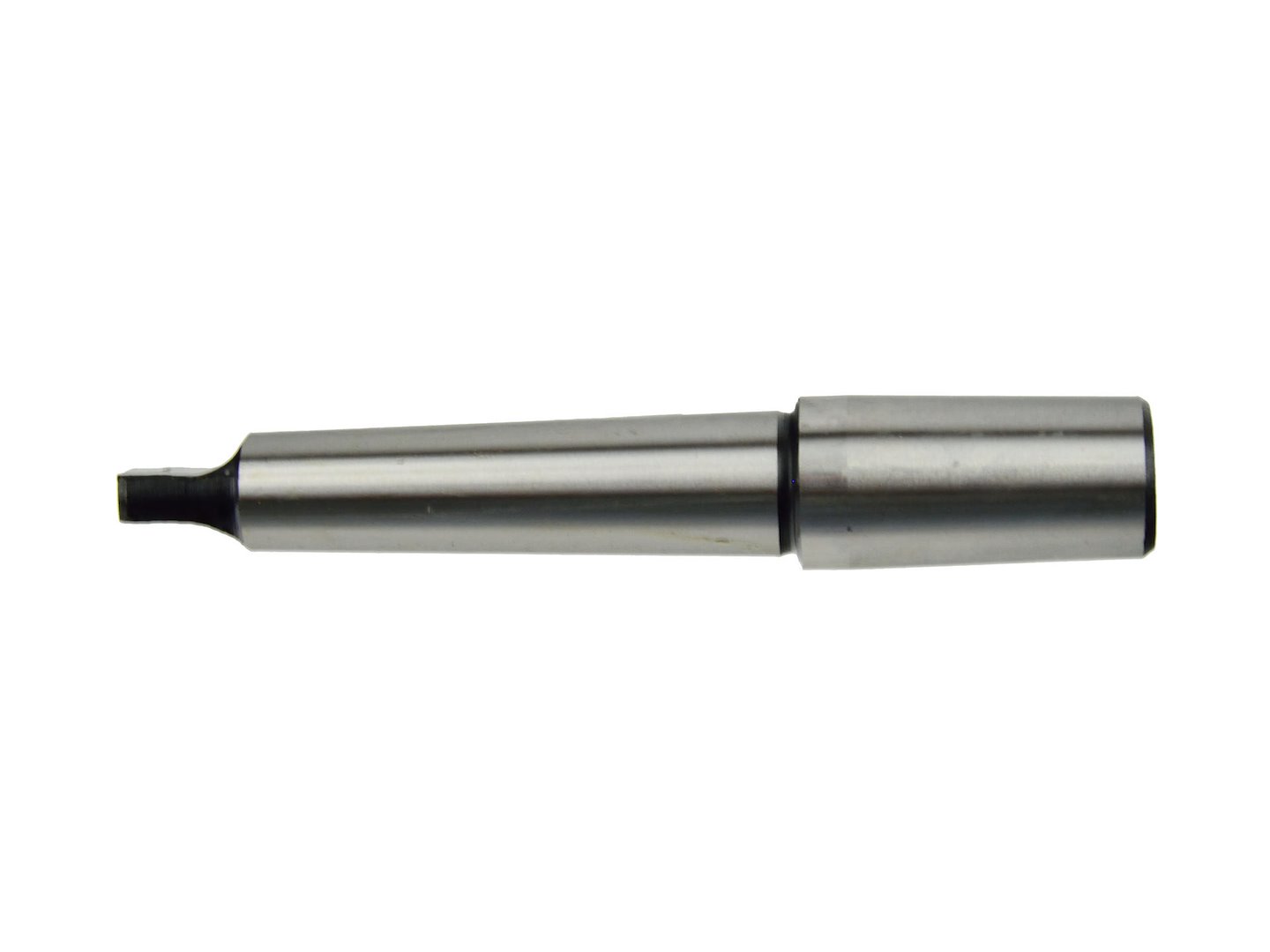

Detail kužela B22
Presne opracovaný skrátený kužel B22 podľa normy DIN 238 zabezpečuje bezpečné a pevné upnutie sklíčidla.

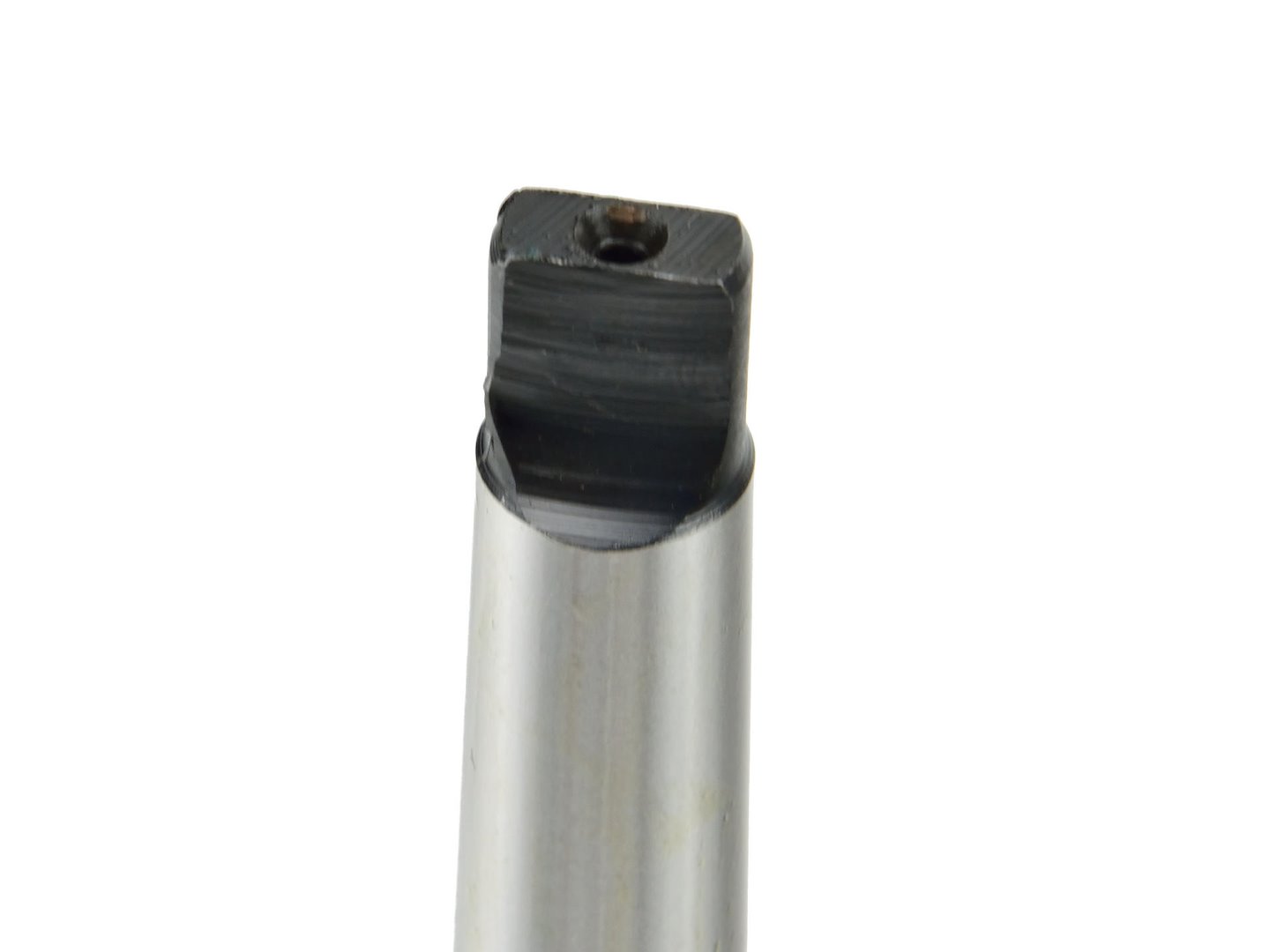

Kužel Morse 2
Strana Morse 2 pre presné uloženie do hriadeľa vŕtačky alebo surovky bez vôle a posunu.
💡 Kľúčové vlastnosti
- Kužel Morse MS2 – štandardný priemyselný kužel Morse veľkosti 2, kompatibilný s širokým spektrom vrtačiek, suroviek a frézok
- Vrtací kužel B22 (DIN 238) – skrátený (krátky) vrtací kužel podľa medzinárodnej normy DIN 238 pre upnutie sklíčidel
- Presná výroba – minimálna házivosť a voľnosť zabezpečujú presné vrtanie aj pri vyšších otáčkach
- Odolná oceľová konštrukcia – odolná voči mechanickému namáhaniu a dlhodobému priemyselnému používaniu
- Kompaktné rozmery – celková dĺžka 115 mm a priemer stopy 22 mm umožňujú použitie aj v priestorovo obmedzených podmienkach
- Nízka hmotnosť – 0,24 kg minimalizuje zaťaženie hriadeľa stroja
⚙️ Technické parametre
| Typ / model | Vrtací stopka MS2-B22 |
| Výrobca | Geko |
| Kužel Morse (strana hriadeľa) | MS2 – Morse 2 |
| Vrtací kužeľ (strana sklíčidla) | B22 – skrátený kužeľ DIN 238 |
| Celková dĺžka | 115 mm |
| Priemer stopky | 22 mm |
| Priemer D1 (dle DIN 238 / Morse 2) | 21,793 mm |
| Priemer D2 (dle DIN 238 / Morse 2) | 17,780 mm |
| Dĺžka l1 | 40,5 mm |
| Dĺžka l2 | 75,0 mm |
| Celková dĺžka L (dle DIN 238) | 128 mm |
| Hmotnosť (netto) | 0,24 kg |

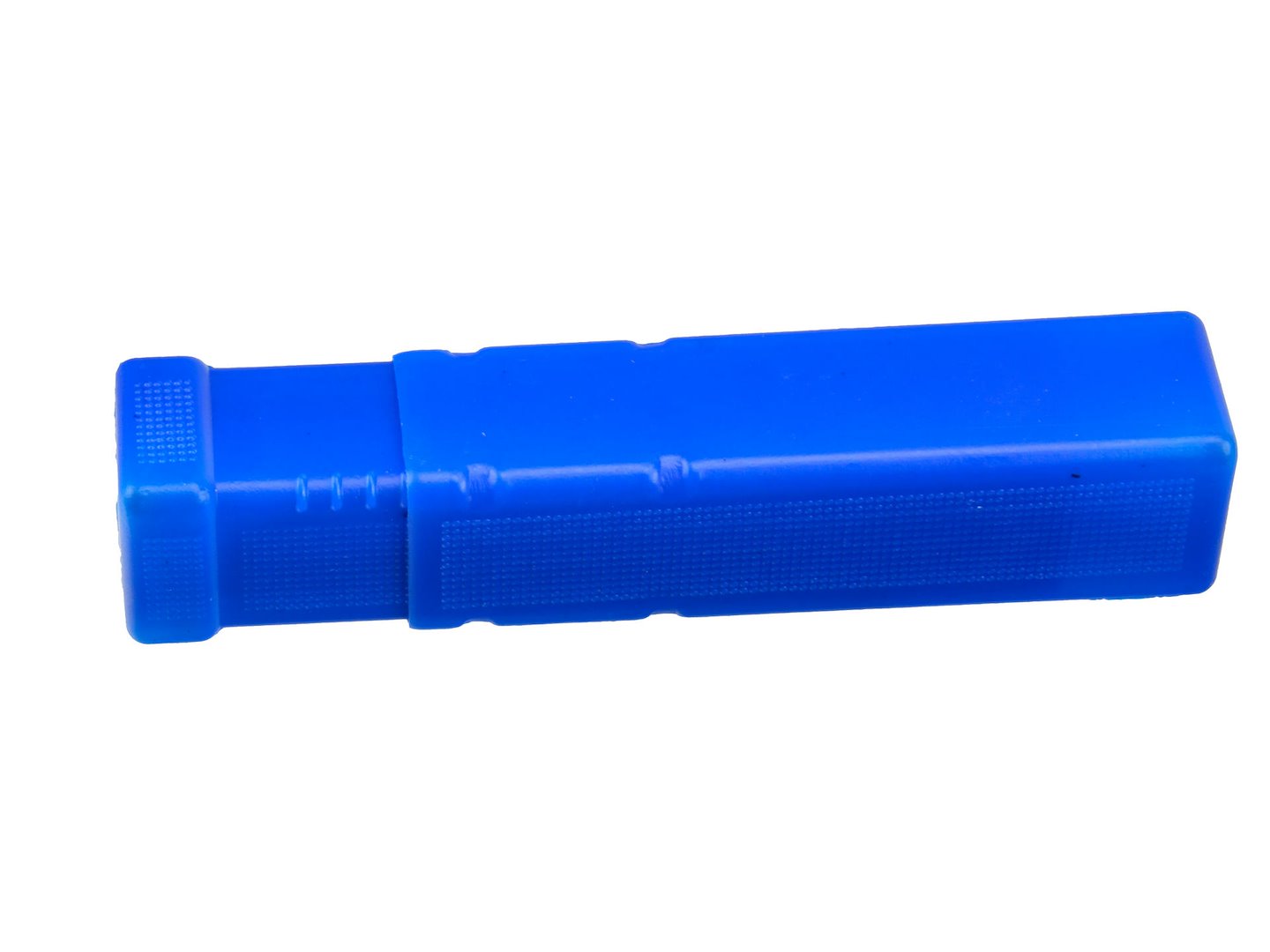

| Balenie | Tuba (60 ks) |
| PLU / katalógové číslo | G00574 |
| EAN | 5901477103803 |
🏭 Vhodné prevádzky
Vrtací stopka Morse MS2-B22 je navrhnutá na nasadenie všade tam, kde je vyžadovaná spoľahlivosť, presnosť a odolnosť upínacích nástrojov:
- Autoservisy a autodílny presné vrtanie pri opravách a úpravách komponentov
- Strojárskych dielňach a výrobných prevádzkach – upnutie sklíčidel na soustružoch, vŕtačkách a frézach
- Zámečníctvo a kovové opracovanie – práce s kovmi vyžadujúce presné a stabilné upnutie nástroja
- Stolárstvo a tesárstvo – vrtanie presných otvorov do drevených konštrukcií a nábytku
- Priemyselná výroba a manufaktúry – sériová výroba dôsledkom spoľahlivého a rýchleho upnutia
- Technické školy a učilišťa – výučba obrábania na klasických strojoch s kužeľom Morse
❓ Často kladané otázky
Stopka tvorí prechodový adaptér medzi hriadeľom stroja (kužeľ Morse 2 – MS2) a vrtacím sklíčidlom s kužeľom B22 podľa normy DIN 238. Umožňuje tak upnutie sklíčidla do vŕtačky alebo soustruhu vybaveného kužeľom Morse 2.
Overte v technickej dokumentácii vašeho stroja veľkosť kužeľa Morse vo vreteni – musí to byť Morse 2 (MT2). Na strane skličidla musí byť kužeľ B22 (DIN 238). Ak ste si nie istí, ozvite sa nám – rád vám poradíme.
Stopka MS2-B22 je univerzálna a možno ju použiť vo vŕtačkách, sústruzoch aj frézkach vybavených kužeľom Morse 2. Podmienkou je, aby skličidlo malo kužeľ B22 podľa DIN 238.
Stopka sa zasuva do kužeľa Morse 2 vo vreteni stroja priamym zatlačením – kužeľ sa zakusuje trecím spojením. Vyberanie sa vykonáva pomocou vyrazečného klieňa (ejektor) cez otvor vo vreteni. Nevyberajte stopku úderom priamo na kužeľ, mohlo by dôjsť k poškodeniu funkčných plôch.
Kužeľe udržiavajte čisté a lehko premazané strojovým olejom. Pred každým nasadením očistite obe stykové plochy (vreteno aj stopku) od nečistôt a osušte – prípadné nečistoty alebo mastnosť znížia presnosť upnutia a môžu spôsobiť preklz počas práce.
📞 Neviete si rady? Ozvite sa – rád vám poradíme! 😊
Fotografia produktu
| Kategória: | AKU vŕtačky a skrutkovače |
|---|---|
| Záruka: | 2 roky |
| EAN: | 5901477103803 |
